شینه مسی



شرکت ما در تحقیق، توسعه، و تولید شینه‌های مسی غیرعایق، که شامل چهار سری است، تخصص دارد:شینه های مسی لخت, شینه های مسی مهره ای پرچ شده, باسبار مسی قلع شده، وشینه‌های مسی نیکل-روکش شده، پاسخگویی به نیازهای مختلف حوزه های مختلف از جمله برق، انرژی های نو و تجهیزات صنعتی است. میلگردهای مسی رسانایی بالا، مقاومت در برابر خوردگی و خدمات سفارشی را به عنوان مزایای اصلی خود در نظر می گیرند و راه حل های اتصال الکتریکی قابل اعتمادی را به مشتریان ارائه می دهند.































































1. شینه مسی لخت































































1.1 مزایای مواد:مواد مس خالص (T2/Y2)، رسانایی بیشتر یا مساوی 97% IACS، هدایت حرارتی عالی.



خلوص	بزرگتر یا مساوی 99.99 درصد مس
رسانایی	97٪ IACS
سختی	80 ~ 110HV
استحکام کششی	245-345MPa



بدون-طراحی آبکاری، مقرون به صرفه-، مناسب برای محیط های خشک و غیر{2}}خورنده.



1.2 درمان سطحی:سطح مسواک زده شده و به خوبی پردازش می شود، سطح صاف و اکسید نشده است و مقاومت تماس کاهش می یابد.عملیات غیرفعال سازی سطحی، زمان ضد اکسیداسیون و عمر مفید باسبار مسی را طولانی می کند.



1.3 فرآیند تولید:

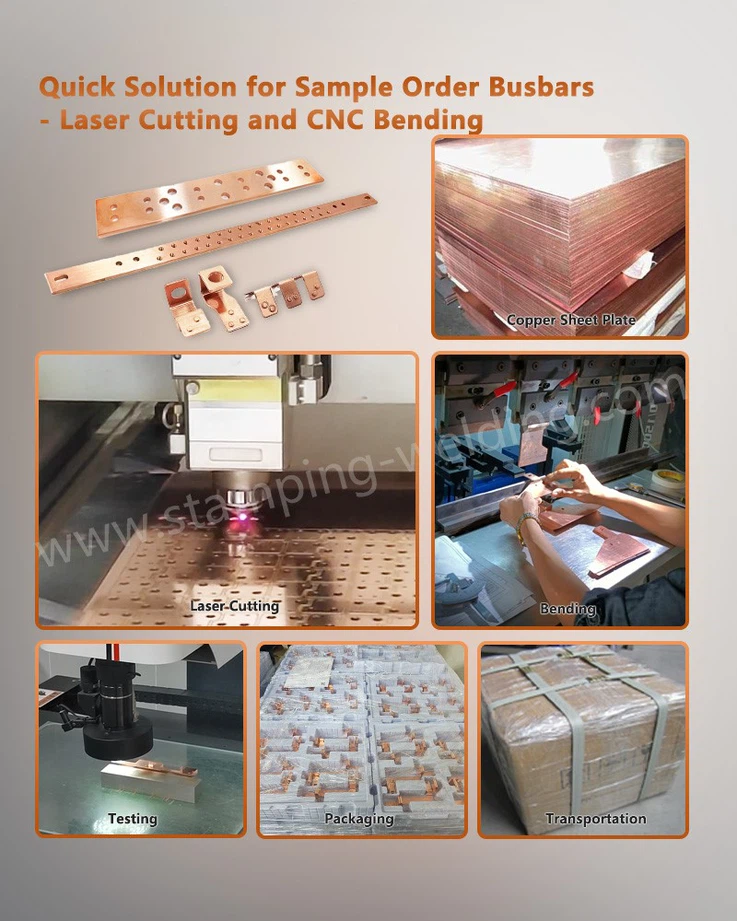

سفارش دسته ای نمونه یا کوچک	برش لیزری ← پانچ/خمش CNC ← کشش و پرداخت سطح ← عملیات غیرفعال سازی سطح → بازرسی کیفیت → بسته بندی
سفارش دسته ای بزرگ	مهر زنی مداوم قالب → عملیات غیرفعال سازی سطح → بازرسی کیفیت → بسته بندی

















































































2. شینه مسی مهره ای پرچ شده

































































2.1 مزایای مواد:شینه مسی برقی و مهره ها/میخ های فولادی ضد زنگ برای اطمینان از استحکام مکانیکی بالا یکپارچه و پرچ شده اند.

مهره های فولادی ضد زنگ با نام تجاری آمریکایی PEM ترجیح داده می شود، و مشخصات رشته سفارشی شده (M4-M12) پشتیبانی می شود. اینها نصب آسان،{4}}مقاوم در برابر ضربه و سست شدن هستند.



2.2 قابلیت اطمینان اتصال مکانیکی



مقاومت در برابر شکست لرزش	اتصال تغییر شکل پلاستیکی که در فرآیند پرچ‌کاری (عمق فشار دادن 0.3-0.5 میلی‌متر) ایجاد می‌شود، دارای سطح مقاومت در برابر لرزش ISO 16750-3 (10-2000 هرتز، 20 گرم) است که 3 برابر بیشتر از عمر مفید مهره‌های جوش داده شده (مستعد به شکستگی زودرس ناشی از خستگی) است. نرخ شل شدن) (اندازه گیری واقعی یک پروژه انرژی باد: 5 سال بدون شل شدن در مقابل{7}} سال ترک خوردگی مهره های جوش داده شده).
طراحی ضد شل شدن-	After riveting, the nut and the copper bar form a mechanical bite, and the torque retention force is >85% (M8 nut: 12N·m preload, still >10N·m بعد از 1000 ارتعاش)، که برای سناریوهای ارتعاش با فرکانس بالا مانند حمل و نقل ریلی و ماشین آلات مهندسی مناسب است.
مقاومت برشی	The shear force at the riveting point is >15 کیلونیوتن (استاندارد GB/T 17880.3، میله مسی با ضخامت 3 میلی متر)، که 1.5 برابر مهره جوش داده شده (8-10 کیلونیوتن)، مناسب برای بار دینامیکی شینه های جریان بالا است.



2.3 کارایی و سازگاری نصب



جوشکاری-رایگان/تراشه- پردازش رایگان	زمان پرچین<3 Seconds/point (automated equipment), 4 times faster than welding (cooling required), and no thermal deformation affects the conductivity of the copper busbar (the resistance of the heat-affected zone of welding increases by 5-8μΩ).
وصل کنید و بازی کنید	میله اتوبوس جامد مسی با مهره های پرچ شده از قبل نصب شده را می توان مستقیماً با پیچ و مهره بدون ضربه زدن یا جوشکاری در محل مونتاژ کرد که برای استقرار سریع کابینت های توزیع برق مدولار و مراکز داده مناسب است.
با شینه‌های مسی{0}}شکل خاص سازگار شوید.	می‌توان آن را روی میله‌های اتوبوس مسی پیچیده (مانند L-شکل و پله‌دار) پس از خم شدن و مشت زدن پرچ کرد.



2.4 انطباق سناریوی کاربردی



سناریوی کاربردی	مزایای آجیل پرچ شده	معایب راه حل های جایگزین
حمل و نقل ریلی	ضد لرزش (IEC 61373 Class 1B)، تعمیر و نگهداری رایگان-	مهره های جوش داده شده مستعد ترک خوردگی ناشی از خستگی هستند و مهره های رزوه شده باید مرتباً سفت شوند.
مرکز داده	نصب سریع مدولار، از درج کور پشتیبانی می کند	جوشکاری نیاز به کار داغ در محل دارد و رزوه های از قبل نصب شده مستعد ناهماهنگی هستند
تجهیزات انرژی نو	مقاومت در برابر دما (-40 درجه ~ 125 درجه)، مقاومت در برابر اسپری نمک (درجه C4-M)	آبکاری جوش به راحتی از بین می رود و عمر در یک محیط خورنده کوتاه است
کابینت کنترل صنعتی	Supports high-frequency disassembly and assembly (>200 بار)، بدون خطر کنده شدن نخ	آجیل های سنتی پس از 50 جداسازی و مونتاژ شکست می خورند.



















































































3. قلع{1}}شیشه مسی آبکاری شده





























































3.1 مزایای مواد:لایه قلع{0}(ضخامت 3-5μm) مقاومت در برابر اکسیداسیون را بهبود می بخشد و برای محیط های مرطوب مناسب است.
لایه قلع مقاومت تماس را کاهش می دهد و سازگاری جوش را افزایش می دهد.



3.2 فرآیند آبکاری قلع



کنترل ضخامت	3-5μm (استاندارد ASTM B577)، با استفاده از فرآیند آبکاری اسید سولفات، یکنواختی آبکاری کمتر یا مساوی 10%
درمان سطحی	پیش{0}}آبکاری نیکل (5μm) + آبکاری قلع خالص پس از پرداخت الکترولیتی، تشکیل یک ساختار دوگانه "لایه مانع نیکل + لایه محافظ قلع"، مانع از تشکیل ترکیبات بین فلزی مس{4}}قلع (کاهش ضخامت IMC)<3μm/10 years)
استحکام پیوند	سطح آزمایش 100 شبکه ای 0 (ASTM D3359)، شوک سرد و گرم (-40 درجه ~ 150 درجه، 500 چرخه) بدون لایه برداری

















































































3.3 عملکرد الکتریکی



مقاومت تماسی	سطح قلع اندود شده (زبری Ra کمتر یا مساوی 0.8μm) با واشر دندانه دار، مقاومت تماس<50μΩ (1000A load)
حفظ رسانایی	رسانایی لایه قلع بزرگتر یا مساوی 11.5MS/m (98% مس)، سرکوب مقاومت لایه اکسید (محیط 25 درجه /RH95%، 1000 ساعت افزایش وزن اکسیداسیون<0.5mg/cm²)
کنترل افزایش دما	افزایش دمای تماس کمتر یا مساوی 45K تحت جریان نامی (IEC 61439-1)، افزایش دما<80K within 30 minutes when overloaded 1.





3.5 فرآیند تولید:پیش تصفیه شینه مسی ← قلع آبکاری ← تست اسپری نمک ← بسته بندی



3.6 برنامه های کاربردی معمولی:

ارسال سیستم برق، ایستگاه پایه ارتباطی
تجهیزات توزیع انرژی محیطی با رطوبت بالا



4. نیکل-شینه مسی آبکاری شده































































4.1 مزایای مواد:

شینه مسی با روکش نیکل (ضخامت 8-12 میکرومتر) در برابر دمای بالا و خوردگی مقاوم است و برای محیط های شدید مناسب است.
سختی سطح بالا (HV200+) و مقاومت در برابر سایش عالی.



4.3 تفاوت عملکرد الکتریکی:
مقاومت تماس: آبکاری نیکل در ابتدا 80μΩ (آبکاری قلع 50μΩ)، اما آبکاری قلع بعد از اکسیداسیون 1000 ساعت 5 برابر افزایش می یابد (آبکاری نیکل فقط 15٪ افزایش می یابد.
پایداری در دمای بالا: آبکاری نیکل در دمای 200 درجه به مدت 1000 ساعت بدون تغییر مقاومت (آبکاری قلع در دمای 150 درجه شروع به اکسید شدن می کند، مقاومت 3 برابر افزایش می یابد)
از دست دادن{0}فرکانس بالا: افت اثر پوستی آبکاری نیکل 18 درصد کمتر در 10 کیلوهرتز است (مناسب برای مبدل/اینورتر فرکانس)
کنترل افزایش دما: دمای آبکاری نیکل 55K (آبکاری قلع 45K) در بار 1000A افزایش می یابد، اما آبکاری قلع پیری را در بالای 85 درجه تسریع می کند.

















































































4.5 پیشنهادات انتخاب سناریو:



سناریوی کاربردی	شینه مسی نیکل-روکش شده (توصیه می شود)	شینه مسی با روکش قلع{0} (ترجیحا)
دمای محیط	＞85 درجه (شمع شارژ/فتوولتائیک)	کمتر یا مساوی 70 درجه (UPS/کابینت توزیع معمولی)
سطح ارتعاش	＞ 5 گرم (ترانزیت ریلی / وسیله نقلیه)	＜3g (مرکز داده/ساختمان اداری)
سطح خوردگی	C5-M (ساحلی/شیمیایی)	C3 (شهر/سرپوشیده)
به هزینه-حساس است	غیر حساس (هزینه تک گره 40 درصد بیشتر است، اما عمر آن 5 سال بیشتر است)	حساس (هزینه اولیه کم، مناسب برای یک چرخه تعویض 5 ساله)
موارد معمولی	مبدل کششی راه‌آهن پرسرعت پکن-شانگهای{{1} (12 سال بدون مشکل-)	UPS مرکز داده علی بابا (چرخه تعویض 5 ساله)



4.7 درمان سطحی:

فرآیند آبکاری نیکل شیمیایی یا آبکاری نیکل، اتصال پوشش قوی و تخلخل کم.

می تواند تست اسپری نمک خنثی 48 ساعته (ASTM B117) را پشت سر بگذارد.



4.8 فرآیند تولید:چربی زدایی شینه مسی → فعال سازی → آبکاری نیکل → غیرفعال سازی → تست عملکرد → بسته بندی





1. کارگاه تولید هوشمند
مساحت آن 20000 متر است و مجهز به دستگاه های پانچ تمام اتوماتیک (تناژ 50 تا 300 تن)، دستگاه های خم کن CNC، دستگاه های پانچ CNC، دستگاه های پرچین مهره/میخ و خطوط آبکاری دقیق است.
ظرفیت تولید ماهانه به 500 تن می‌رسد و از سفارشی‌سازی غیر استاندارد پشتیبانی می‌کند (تلرانس ± 0.01 میلی‌متر).

















































































2. قابلیت های توسعه قالب
مراکز قالبی که خود ساخته می‌شوند می‌توانند به سرعت به سوراخ‌های خاص-شکل و نیازهای خمش چند زاویه‌ای- پاسخ دهند و با طرح‌های خاص مشتری سازگار شوند.



3. قابلیت ها و فرآیندهای سفارشی سازی محصول

خدمات سفارشی
فرآیند: تأیید تقاضا → قیمت 48 ساعته → تصحیح 15-20 روزه → تولید انبوه → تحویل جهانی.

ضمانت تحویل: ویدیوی قبل از پذیرش + ردیابی تدارکات، پاسخگویی 24 ساعته به مشکلات کیفیت.



4. کنترل کیفیت دقیق
تست فرآیند کامل: تجزیه و تحلیل طیفی مواد خام ← نمونه برداری اندازه فرآیند ← تست هدایت محصول نهایی/آزمایش ضخامت آبکاری.
گذراندن گواهینامه ISO 9001، IATF 16949، مطابق با استاندارد GB/T 5585.1.



5. گواهینامه فنی و اختراعات
مالک 15 اختراع پردازش شینه مسی (شامل 3 اختراع اختراع).
فرآیند آبکاری گواهینامه حفاظت از محیط زیست SGS را دریافت کرده است و با دستورالعمل های ROHS و REACH اتحادیه اروپا مطابقت دارد.



6. همکاری با مشتریان و شهرت
ارائه خدمات به بیش از 500 شرکت در سراسر جهان، از جمله ABB، BYD، Tesla، زیمنس، و دیگر پیشگامان صنعت.
ارزیابی مشتری: "عرضه پایدار است و مقاومت در برابر پاشش نمک شینه‌های مسی نیکل-روکش شده فراتر از انتظار است!"
