کابینت برق

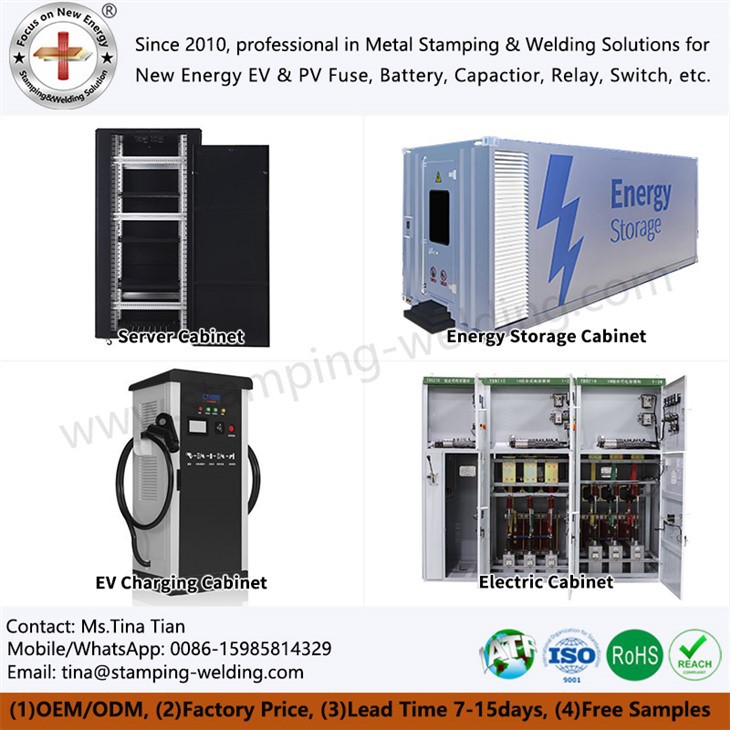

Xiamen Apollo بر تحقیق، توسعه و تولید کابینت های برق تمرکز دارد. خطوط تولید اصلی ما شاملکابینت سرور، کابینت ذخیره انرژی، کابینت شارژ EV و کابینت برقی. شبکه خدمات ما شامل بخش برق، صنعت انرژی های نو، سیستم های حمل و نقل ریلی، تولید تجهیزات صنعتی و زیرساخت های مرکز داده است. با نقاط قوت اصلی در رسانایی بالا، مقاومت در برابر خوردگی قوی، و قابلیت‌های خدمات سفارشی‌شده، ما به طور مداوم راه‌حل‌های سیستم اتصال الکتریکی{2}}ایمن، قابل اعتماد، کارآمد و صرفه‌جویی در مصرف انرژی را به مشتریان در سراسر جهان ارائه می‌کنیم.







1. کابینت سرور





























































1.1 مواد و ویژگی ها
جنس: 1.5 میلی متر با کیفیت-ورق فولادی سرد- نورد شده است(پاشش الکترواستاتیک سطحی، مقاومت در برابر خوردگی تاسطح C5)
ساختار: طراحی مدولار، پشتیبانی از اتصال انبساط جلو و عقب / چپ و راست، سازگار با تجهیزات استاندارد 19 اینچی.
اتلاف گرما: گروه فن دوگانه در بالا + توری تهویه لانه زنبوری، از منبع تغذیه اضافی گرم-قابل تعویض پشتیبانی می‌کند.



1.2 پارامترهای فنی
سطح حفاظت: IP55
ظرفیت باربری-: بار استاتیک 1500 کیلوگرم، بار دینامیکی 800 کیلوگرم
دمای کار: -20 درجه ~ 60 درجه



1.3 فرآیند تولید
(1) برش و شکل دهی: دستگاه برش لیزری کاملاً اتوماتیک (دقت ± 0.1 میلی متر) و دستگاه خمش CNC (تکرار دقت موقعیت یابی 0.02 میلی متر) برای اطمینان از سازگاری اجزا؛
(2) فرآیند جوشکاری: ربات جوشکاری قوس آرگون (استحکام جوش بیشتر از یا برابر 90٪ مواد اصلی)، 100٪ تشخیص عیب نافذ.
(3) تصفیه سطح: 7 فرآیند قبل از تصفیه (چربی زدایی-شستشوی آب-ترشی کردن-تهویه سطح-فسفاته{7}غیرفعال کردن-خشک کردن) برای اطمینان از چسبندگی پوشش.
(4) بازرسی کیفیت مونتاژ: -دستگاه اندازه‌گیری مختصات سه بعدی-اندازه کامل (دقت 0.01 میلی‌متر) + آزمایش تحمل بار (تست فشار 20٪ بیش از مقدار طراحی).

















































































1.4 سناریوهای کاربردی
مرکز ابررایانه: پشتیبانی از سفارشی سازی کابینت بالا 42U/48U، سازگار با سیستم بسته کانال گرم و سرد.
گره محاسباتی لبه: یک کابینت باریک و عمیق 600 میلی‌متری برای اتاق‌های رایانه کوچک مناسب است و از نصب دیواری- پشتیبانی می‌کند.
مالی-بازیابی بلایا درجه: 8-طراحی مقاوم در برابر زلزله-در سطح 8، مجهز به PDU دو کاناله (اختیاری 16A/32A) و ماژول نظارت بر محیط زیست هوشمند.
ایستگاه پایه 5G: سطح حفاظت IP55، عملکرد دمایی -40 درجه تا 70 درجه، دارای گواهینامه ETSI EN 300 019.



2. کابینت ذخیره انرژی





























































2.1 مواد و مشخصات
طراحی ضد حریق: دو لایه-ورق فولادی مقاوم در برابر شعله (A-سطح نسوز) + لایه عایق هواژل، مطابق با استانداردهای UL94 V-0.
مدیریت باتری: سیستم BMS یکپارچه، پشتیبانی از نظارت از راه دور و هشدار خطا.
مقیاس پذیری: از چندین کابینت به صورت موازی، با پیکربندی انعطاف پذیر ظرفیت از 100 کیلووات ساعت تا 10 مگاوات ساعت پشتیبانی می کند.



2.2 پارامترهای فنی
راندمان چرخه: بیشتر یا مساوی 95 درصد
سطح حفاظت: IP54 (نوع فضای باز می تواند به IP65 برسد)
رطوبت کاری: 10%~95% غیر متراکم-



پروژه	پارامتر	مزیت مقایسه محصولات رقابتی
سازگاری با ظرفیت	گسترش مدولار 50 کیلووات ساعت تا 3 مگاوات ساعت	از پروتکل BMS چند نام تجاری{0} پشتیبانی کنید
چرخه عمر	بزرگتر یا مساوی 6000 برابر @80%	15 درصد نرخ تضعیف کمتر
چگالی انرژی	160Wh/kg	20 درصد استفاده بیشتر از فضا
رابط ارتباطی	CAN/RS485/Ethernet	پشتیبانی از ارتقاء OTA از راه دور



2.3 فرآیند تولید
شکل دهی دقیق ورق فلز ← عملیات پوشش نسوز ← انفجار{0}}نصب کانال کابل ضد انفجار ← اشکال زدایی اتصالات سیستم → تست چرخه دمای بالا و پایین-.



2.4 سناریوهای کاربردی و ارزش توسعه یافته
ارزش تجاری گسترده
اوج صنعتی و تجاری-آبیتراژ دره: از طریق سیستم هوشمند EMS، صرفه جویی در قبض برق سالانه
ضمانت برق پشتیبان اضطراری: سوئیچینگ سطح میلی‌ثانیه-برای برآورده کردن 99.999% الزامات اطمینان منبع تغذیه بیمارستان‌ها/مراکز داده.
قدردانی از دارایی کربن: مطابق با گواهینامه IEC62933، به مشتریان کمک می کند تا مزایای اعتبار کربن را دریافت کنند.

















































































3. کابین شارژ EV





























































3.1 مواد و ویژگی ها
طراحی محافظ: صفحه آلومینیومی روی 2.0 میلی متر (بدون زنگ زدگی پس از 2000 ساعت آزمایش اسپری نمک)، گواهی دوگانه ضد گرد و غبار و ضد آب.
راه حل خنک کننده: مجرای هوای مستقل + ماژول خنک کننده مایع برای اطمینان از عملکرد کامل قدرت در دمای بالا 45 درجه.
تعامل انسان-رایانه: صفحه نمایش لمسی صنعتی 10-اینچی، از اسکن کد/ کشیدن کارت/ارتقا OTA پشتیبانی می‌کند.



3.2 پارامترهای فنی



پروژه	محدوده پارامتر
ولتاژ ورودی	AC 380V±15% / DC 750V
جریان خروجی	حداکثر 500A (نسخه خنک کننده مایع)
سطح حفاظت	IP55 (سفارشی سازی IP65 اختیاری)
مواد کابینت	SGCC-صفحه فولادی نورد سرد / فولاد ضد زنگ 304
دمای کاری	-35 درجه ~+55 درجه
رابط ارتباطی	CAN/RS485/Ethernet
توان خروجی	60 کیلو وات تا 480 کیلووات
راندمان شارژ	بزرگتر یا مساوی 92%
سطح حفاظت	IP65 (نوع فضای باز)

















































































3.3 فرآیند تولید
باز کردن لیزر ← فشار دادن نوار آب بندی ← عملیات زمینی حفاظت در برابر صاعقه ← ادغام ماژول شارژ → تست ضربه بار کامل.



3.4 سناریوهای کاربردی
مناطق خدمات بزرگراه، مجتمع های تجاری، و ایستگاه های شارژ اتوبوس.
1. ایستگاه شارژ سریع بزرگراه (محافظت بالا + ضد لرزش)
راه حل: کابینت استنلس استیل 304 + براکت ضد لرزه (دامنه 2mm@10-500Hz)، تست ارتعاش درجه خودرو ISO 16750

2. ایستگاه شارژ سریع شهری (زیبا + نگهداری آسان)
راه حل: ذخیره سازی تفنگ شارژ مخفی + طراحی درب جانبی (باز شدن صاف 90 درجه، فضای نگهداری بزرگتر یا مساوی 800 میلی متر)

3. بازسازی جامعه قدیمی (سبک + حجم کم)
راه حل: قاب آلیاژ آلومینیوم (30٪ سبک تر از فولاد ضد زنگ) + طراحی دیواری- (حجم 0.8 متر³، سنتی 1.2 m³)
ارزش: صرفه جویی 30٪ در فضای نصب، مناسب برای دسترسی دوگانه 220V/380V



4. کابینت برقی





























































4.1 مواد و ویژگی ها
طراحی عایق: پارتیشن مواد کامپوزیتی SMC (مقاومت قوس 15 کیلوولت)، عملیات قلع‌بندی شینه‌ای مسی.
هوشمند: مجهز به یک متر هوشمند + ماژول ارتباط بی‌سیم، نظارت بر زمان واقعی داده‌های مصرف انرژی.
سفارشی سازی: از انواع کابینت استاندارد مانند GGD، MNS، GCK و غیره پشتیبانی می کند.



(1) تابلو برق ولتاژ پایین-GCK قابل برداشت
جنس پایه از ورق فولادی نورد سرد با کیفیت 1.5 میلی متری (گواهینامه Baosteel SGCC)، بدنه کابینت گالوانیزه است و سطح مقاومت در برابر خوردگی به استاندارد C4 می رسد.
شینه داخلی از مس الکترولیتی T2 ساخته شده است (رسانایی بیشتر یا مساوی 98%)، و سطح تماس با روکش نقره (ضخامت بیشتر یا مساوی 8 میکرومتر) برای اطمینان از رسانایی پایدار به مدت 30 سال
طراحی ماژولار منحصر به فرد (واحد ماژولار 25 میلی متر)، از انبساط انعطاف پذیر پشتیبانی می کند و استاندارد با سطح حفاظت IP40 (قابل ارتقا به IP54) است.
پارامترهای فنی:
ولتاژ کاری نامی: AC 400 ولت
ولتاژ نامی عایق: AC 690 ولت
جریان نامی شینه افقی: 6300A (مقاومت در حداکثر 125kA/1s)

(2) KYN28-12 کابینه مرکز فشار قوی
ساختار کاملاً مونتاژ شده (بدون تغییر شکل جوشکاری)، اجزای اصلی از قطع کننده های مدار ریخته گری رزین اپوکسی وارداتی استفاده می کنند (تولید شده تحت مجوز ABB)
کانال کاهش فشار مطابق با استاندارد IEC 62271-200، تحمل قوس 31.5kA/1s
پنج{0}}مکانیسم قفل کننده حفاظتی آزمایش نوع ملی را گذراندند (شماره گزارش: GZ-2023-HV-0178)

پارامترهای فنی:
ولتاژ نامی: 12 کیلو ولت
جریان نامی: 4000A
جریان مقاومت کوتاه-: 50kA/4s


4.2 پارامترهای فنی
ولتاژ نامی: AC 400V~35kV
مقاومت در برابر اتصال کوتاه: 65 kA/1s
سطح حفاظت: IP30~IP54



4.3 فرآیند تولید
پردازش CNC شینه مسی → پوشش عایق شینه → مجموعه قطع کننده مدار → تست ولتاژ مقاومت (AC 4200V/1min).



4.4 سناریوی کاربردی

سناریوی صنعتی: طراحی لرزه ای (تست ارتعاش GB/T 13539.1-2018)، مناسب برای محیط های با خوردگی/ارتعاش زیاد مانند صنایع شیمیایی و متالورژی.
سناریوهای غیرنظامی: کابینت فوق{0} نازک (ضخامت کمتر یا مساوی 600 میلی متر) + طراحی بی صدا (کمتر یا مساوی 55 دسی بل)، مناسب برای مجتمع های تجاری و مراکز داده.


قدرت گروه و شبکه خدمات: پایه ای پایدار برای همکاری



بعد	محتوای اصلی	ارزش مشتری
پس زمینه گروه	سرمایه ثبت شده 120 میلیون، 2 پایگاه اصلی تولید (Xiamen/Ningbo) ظرفیت کل تولید سالانه 8000 تن، دو کسب و کار اصلی انرژی جدید/{2}}الکتریکال ولتاژ پایین (نسبت درآمد 6:4)	مقاومت در برابر ریسک: زنجیره سرمایه پایدار، نگرانی-تحویل رایگان 100،000+ سفارشات دسته ای تمرکز حرفه ای: درک استانداردهای صنعت فتوولتائیک / برق (مانند IEC 62730)
خدمات جهانی	4 شاخه بزرگ منطقه ای (اروپا/خاورمیانه/آسیای جنوب شرقی/آسیای شمال شرقی) انبار محلی 500+ مدل و تحویل اضطراری 48 ساعته را پوشش می‌دهد	پاسخ تفاوت زمانی صفر: پس از{0}}خدمات فروش در عرض 2 ساعت به سایت می رسد، هزینه های نگهداری تا 60% کاهش می یابد اعتماد محلی: شعب اسپانیایی/ایرانی پشتیبانی فنی زبان محلی را ارائه می دهند سرعت پاسخ: نمونه رایگان 1-2 روز (متعارف)
سرعت پاسخگویی	نمونه رایگان 1-2 روز (معمولی) قالب جدید 20-30 روز (شامل قالب، صنعت 45 روز)	تولید انبوه 15-20 روز (پس از پرداخت). بازار را در دست بگیرید: چرخه راه اندازی محصول جدید 50٪ کوتاه شده است

فرآیند سفارشی سازی (7 مرحله شفافیت)
مشتریان نقشه ها را ارائه می دهند (PDF/CAD/3D) → ارزیابی فرآیند 48 ساعته (با نقل قول) → سفارش نمونه + 50٪ هزینه قالب → تولید قالب 20-30 روزه → 1-20 نمونه رایگان برای آزمایش → 50٪ هزینه قالب پس از تحویل نمونه ها → پیش پرداخت انبوه → 5% پیش پرداخت → 2% پیش پرداخت → 1% پیش پرداخت 3 پس از بازرسی → تحویل توسط تدارکات تعیین شده
