BusBar چند لایه: یک پل انرژی الکتریکی کارآمد برای UPS و سرورها

در سناریوهایی با الزامات بسیار بالا برای پایداری برق، مانند مراکز داده و ایستگاه های پایه ارتباطی، BusBar چند لایه به دلیل مزایای ساختاری و عملکردی منحصربه‌فرد، به یکی از اجزای کلیدی سیستم‌ها و سیستم‌های سرور UPS (منبع تغذیه بدون وقفه) تبدیل می‌شود. به عنوان یک دستاورد فناوری نوآورانه در زمینه انتقال نیرو، میله مس چند لایه به طور موثر بسیاری از معایب شینه های سنتی را برطرف می کند و تضمینی قابل اعتماد برای عملکرد پایدار دستگاه های الکترونیکی مدرن ارائه می دهد.

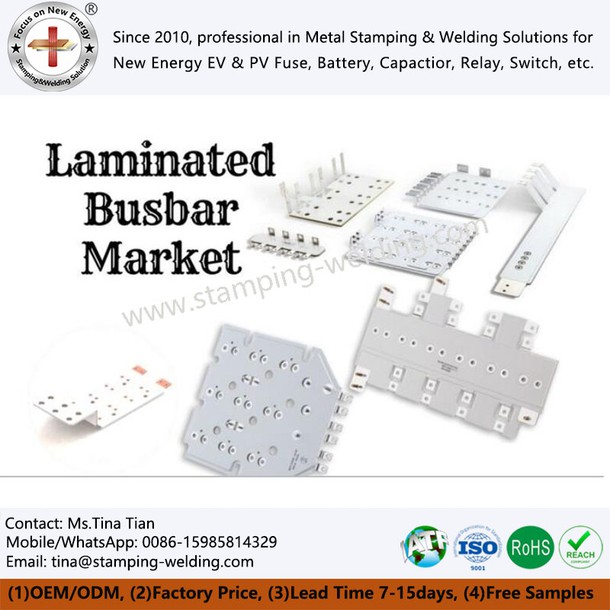

شینه چند لایه، یک شینه مسطح است که از لایه‌بندی متناوب چند لایه فویل‌های مس رسانا یا فویل‌های آلومینیومی با مواد عایق تشکیل می‌شود. طراحی ساختاری آن به شکل گذرگاه‌های رسانا تک{{1} سنتی می‌شکند و از یک طرح چند لایه مسطح استفاده می‌کند. معمولاً از یک لایه مثبت، یک لایه منفی و یک لایه عایق در وسط تشکیل شده است. در طول فرآیند تولید، از طریق یک فرآیند پرس با دقت بالا، لایه‌های رسانا و لایه عایق برای تشکیل یک ساختار یکپارچه به هم نزدیک می‌شوند. این طراحی منحصر به فرد نه تنها فضای اشغال شده توسط شین را به طور قابل توجهی کاهش می دهد، بلکه به طور قابل توجهی اندوکتانس حلقه را کاهش می دهد و عملکرد انتقال نیرو را بهینه می کند.







ویژگی های اندوکتانس پایین:

شینه‌های سنتی به دلیل طولانی بودن مسیر جریان، اندوکتانس حلقه نسبتاً بالایی دارند که احتمالاً باعث ایجاد نوک ولتاژ می‌شود و بر پایداری تجهیزات تأثیر می‌گذارد. از طریق لمینیت نزدیک و چیدمان معقول چند لایه رسانا، گذرگاه مسی چند لایه مسیر فعلی را تا حد زیادی کوتاه می کند. به طور موثری نوسانات ولتاژ را سرکوب می کند و از روان بودن انتقال نیرو اطمینان حاصل می کند، به ویژه برای مدارهای حساس به اندوکتانس، مانند منابع تغذیه سوئیچینگ فرکانس بالا.



ظرفیت اتلاف حرارت کارآمد:

ساختار چند لایه شینبار مسی چند لایه مساحت سطح اتلاف حرارت را افزایش می دهد و رسانایی حرارتی خوب لایه های رسانا و لایه عایق می تواند گرمای تولید شده در طول فرآیند انتقال نیرو را به سرعت دفع کند. برخی از BusBar انعطاف‌پذیر چند لایه همچنین می‌توانند هیت سینک‌ها را تعبیه کنند یا از مواد عایق با عملکرد اتلاف حرارت عالی استفاده کنند تا راندمان اتلاف گرما را بیشتر افزایش دهند، از خرابی تجهیزات ناشی از گرمای بیش از حد جلوگیری کنند و عمر مفید سیستم را افزایش دهند.



طراحی یکپارچه فشرده:

ساختار مسطح و چند لایه فضای اشغال شده توسط باس بار مسی چند لایه را تا حد زیادی کاهش می دهد. این طراحی بسیار یکپارچه نه تنها چیدمان فشرده داخل تجهیزات مانند یو پی اس و سرورها را تسهیل می کند، بلکه اتصالات کابلی را کاهش می دهد، پیچیدگی مونتاژ را کاهش می دهد و قابلیت اطمینان و زیبایی کلی تجهیزات را بهبود می بخشد.



عایق و ایمنی بالا:

مواد عایق با کارایی بالا-به کار رفته دارای عملکرد عالی عایق الکتریکی و استحکام مکانیکی هستند. آنها می توانند ولتاژهای بالا را بدون شکستگی تحمل کنند و به طور موثر هر لایه رسانا را جدا کرده و از خطر اتصال کوتاه جلوگیری می کنند. در عین حال، لایه عایق Bus Bar for Power Electronics Bunding Solutions دارای تاخیر در شعله و مقاومت در برابر آب و هوا است و می تواند عملکرد پایدار را در محیط های کاری پیچیده حفظ کند و ایمنی تجهیزات و پرسنل را تضمین کند.



منبع تغذیه بدون وقفه (UPS):

در سیستم یو پی اس، به عنوان جزء اصلی باس DC، شینه چند لایه وظیفه انتقال جریان های بزرگ بین بسته باتری و اینورتر را بر عهده می گیرد. ویژگی های اندوکتانس پایین آن می تواند تلفات توان را کاهش داده و راندمان تبدیل توان را بهبود بخشد. ظرفیت اتلاف گرمای کارآمد، پایداری UPS را در طول کارکرد طولانی مدت- بار بالا تضمین می کند. و طراحی فشرده به کاهش اندازه یو پی اس کمک می کند و آن را برای مکان هایی با فضای محدود مانند مراکز داده مناسب تر می کند.



سیستم های سرور:

با بهبود مستمر عملکرد سرور، الزامات سیستم منبع تغذیه به طور فزاینده ای سختگیرانه می شود. گذرگاه‌های انعطاف‌پذیر چند لایه به‌طور گسترده در شبکه توزیع برق (PDN) سرورها استفاده می‌شوند تا منبع تغذیه پایدار{1} و کم نویز برای اجزای اصلی مانند CPU و GPU ارائه کنند. با کاهش نویز برق و افت ولتاژ، طراحی گذرگاه چند لایه به طور موثر عملکرد محاسباتی و قابلیت اطمینان سرور را بهبود می بخشد و نیازهای محاسباتی با چگالی بالا در مراکز داده را برآورده می کند.

در مقایسه با باسبارهای سنتی، باربری چند لایه برای صنعتی دارای مزایای قابل توجهی است. شینه های سنتی معمولا از یک هادی تشکیل شده اند و دارای مشکلاتی مانند اندوکتانس بالا، اتلاف حرارت ضعیف و اشغال فضای زیاد هستند. علاوه بر این، با افزایش فرکانس فعلی، اثر پوستی تشدید می‌شود که منجر به کاهش راندمان انتقال می‌شود. با این حال، با طراحی ساختاری نوآورانه خود، میله اتوبوس چند لایه برای رایانه ها اساساً این مشکلات را حل می کند و به برتری همه جانبه از نظر عملکرد، استفاده از فضا و قابلیت اطمینان دست می یابد و به راه حل ترجیحی برای تجهیزات الکترونیکی قدرت مدرن تبدیل می شود.



در آینده، BusBar برای Power Electronics به سمت عملکرد و هوش بالاتر توسعه خواهد یافت. از نظر مواد، مواد عایق جدید با رسانایی الکتریکی بالا و ثابت دی الکتریک پایین برای کاهش بیشتر اندوکتانس و تلفات مورد تحقیق و بررسی قرار خواهند گرفت. انتظار می‌رود در فرآیند تولید، فناوری‌هایی مانند چاپ سه‌بعدی و پردازش ریز{3}دقیق، BusBar پیچیده‌تر و سفارشی‌تری را برای ساختارهای Power Electronics ایجاد کنند. علاوه بر این، هوشمندشینه های چند لایهممکن است حسگرها را برای نظارت بر پارامترهایی مانند جریان و دما در زمان واقعی{0}} ادغام کند و پشتیبانی از داده‌ها را برای عملیات هوشمند و تعمیر و نگهداری تجهیزات فراهم کند و به طور مداوم ارتقای فناوری زمینه‌هایی مانند UPS و سرورها را تقویت کند.
